Produkt-Details
S&P ARMO-mesh® ist ein unidirektionales oder bidirektionales Kohlefaser-Gitter mit hoher Festigkeit für die strukturelle Verstärkung im Hoch- und Ingenieurbau sowie im Tunnelbau.

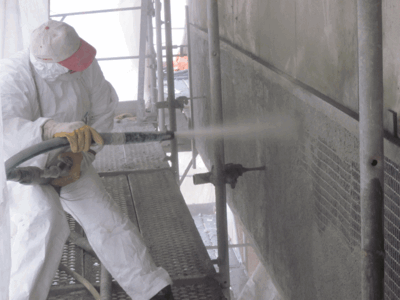

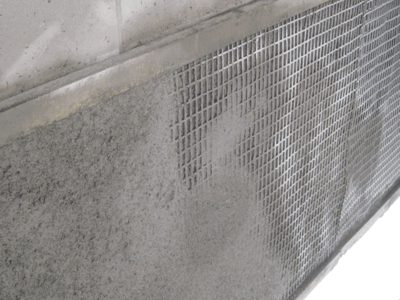

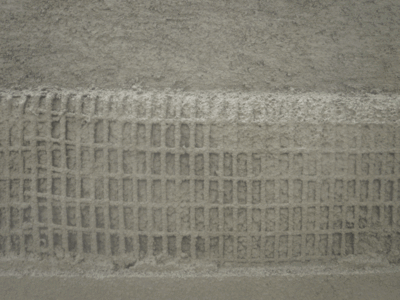

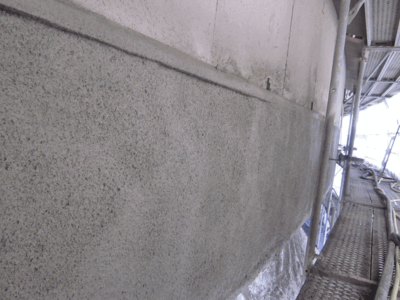

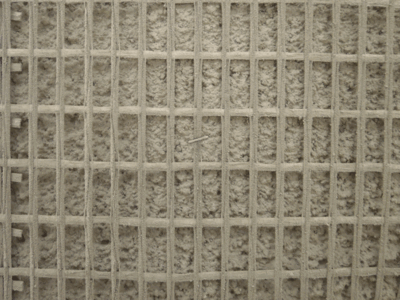

S&P hat mit dem S&P ARMO-System ein neues Verstärkungssystem entwickelt. Dabei werden Gitter (S&P ARMO-mesh) aus Carbon- (in Haupttragrichtung) und Glasfasern (in Querrichtung) in einen von S&P entwickelten Spritzmörtel (S&P ARMO-crete) eingearbeitet. Eine erste Lage des Spritzmörtels, welche gleichzeitig der Reprofilierung dient, wird auf das Bauteil appliziert. Danach wird das S&P ARMO-mesh provisorisch auf der Mörtelschicht oder der Schalung befestigt, bevor die zweite Lage des Spritzmörtels per Trocken- oder Nassapplikation aufgetragen wird. Dank der Beschichtung des S&P ARMO-mesh mit amorphem Silica und der Vergütung des Spritzmörtels mit einer Reaktiv-Komponente wächst Calcium-Silikat-Hydrat aus dem Spritzmörtel in die Filamente der S&P Armierung. Dies führt zu einer schubfesten Verkrallung und Verankerung des S&P ARMO-mesh im Spritzmörtel.
Die Bemessung für das S&P ARMO Verstärkungssystem wird durch S&P in Anlehnung an gültige FRP-Bemessungskonzepte vorgeschlagen. Das knotenweiche S&P ARMO-mesh ersetzt die herkömmliche Stahleinlage, ist korrosionsbeständig und passt sich dem Bauteil an. Eine Mindestüberdeckung, wie bei Stahl, ist daher nicht nötig. Die Aufbaustärken können um ca. 50% verringert werden. Auch Vibration bei der Applikation des Spritzmörtels und damit verbundene Spritzschatten werden vermieden. Weiterhin wird der Rückprall vermindert, was zu einer weiteren Materialersparnis von ca. 25% führt.
Beim S&P ARMO-System ist die Matrix optimal auf den Traggrund Beton abgestimmt. Der Spritzmörtel weist einen hohen pH-Wert auf und ist wasserdampfoffen. Das Aufbringen eines Korrosionsschutzes der Stahlbewehrung kann entfallen. Auch beim Brandschutz weist das S&P ARMO System gute Eigenschaften auf (F90 bei 2 cm Überdeckung des Gitters mit Armo-crete).
Funktionen und Anwendungsbereiche
Funktionen
- sehr hohe Zugfestigkeit
- keine Korrosion
- geringes Flächengewicht
- leichte und flexible Applikation (auch über Kopf)
- mit amorphem Silica beschichtet
- hohe Hitzebeständigkeit
- hohe Verbundeigenschaften mit ARMO-crete
- geringe Bauhöhe
Anwendungsbereiche
- Universelle Anwendungsmöglichkeiten im Hoch-, Tief-, Stollen- und Tunnelbau
- Ertüchtigung und Verstärkung von bestehenden Bausubstanzen in Kombination mit S&P ARMO-crete
- Sicherung von Baugruben
- Ersatz von korrodierter Stahlbewehrung
- Verstärkung von Mauerwerk
- maximale Erhaltung des Lichtraum- oder Durchflussprofils
Technische Daten
Technische Daten
Technische Daten
S&P ARMO-mesh für statische Verstärkung.
Nicht allgemein bauaufsichtlich zugelassen; Bemessung gemäß Herstellerangaben.
Technische Daten
S&P ARMO-mesh | ARMO-mesh L600 | ARMO-mesh L500 | ARMO-mesh L200 (in Hauptrichtung längs) / ARMO-mesh C200 (in Hauptrichtung quer) / ARMO-mesh 200/200 (in beide Richtungen) |
---|---|---|---|
Konstruktion (C-Faser in Hauptrichtung) | 3 x 1600 tex/Roving | 2 x 1600 tex/Roving | 1 x 1600 tex/Roving |
58,5 Rovinge/m | 58,5 Rovinge/m | 50,0 Rovinge/m | |
Elastizitätsmodul (theoretisch) [N/mm²] | 240.000 | 240.000 | 240.000 |
Abminderungsfaktor auf E-Modul Infolge Verarbeitung | 1,5 | 1,5 | 1,5 |
Elastizitätsmodul (abgemindert) [N/mm²] | 160.000 | 160.000 | 160.000 |
Bruchzugfestigkeit C-Faser (theoretisch) [N/mm²] | 4.000 | 4.000 | 4.000 - 4.800 |
Flächengewicht C-Faser in Hauptzugrichtung [g/m²] | 280,8 | 187,2 | 80 (2x80 S&P ARMO-mesh 200/200) |
Dichte C-Faser [g/m²] | 1,79 | 1,79 | 1,79 |
Bruchdehnung (theoretisch) [%] | 1,5 | 1,5 | 1,5 - 2,0 |
Theoretische Dicke C-Faser für Bemessung (Flächengewicht+Dichte) [mm] | 0,157 | 0,105 | 0,044 |
Theoretischer Querschnitt C-Faser für Bemessung [mm²/m] | 157 | 105 | 44 |
Bruchzugkraft (theoretisch) [kN/m] | 628 | 420 | 176 - 211 |
Zugkraft für Bemessung (S&P Empfehlung) | |||
Biegezug (~800N/mm²) (Grenzdehnung im Bruchzustand 0,5%) | 125,6 [kN/m] | 84,0 [kN/m] | 35,2 [kN/m] |
Axial (~640 N/mm²) (Grenzdehnung im Bruchzustand 0,4%) | 102,1 [kN/m] | 68,3 [kN/m] | 28,6 [kN/m] |
Abmessungen | |
---|---|

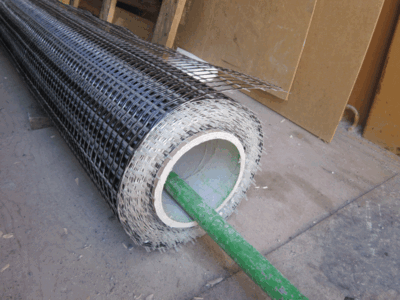

ARMO-mesh L500 | Rollenbreite / -länge: 1,95 m / 50 m |
ARMO-mesh L200 | Rollenbreite / -länge: 1,95 m / 50 m |
ARMO-mesh 200/200 | Rollenbreite / -länge: 1,95 m / 50 m |
ARMO-mesh C200 | Rollenbreite / -länge: 0,975 m / 50 m |
Logistische Daten
Logistikdaten
* ca. Angaben ohne Gewähr, da das Gewicht für die Verpackung & Kartonhülsen unterschiedlich sein könnten. Desweiteren gilt zu berücksichtigen, dass - je nach Produktionsstätte - die Bruttogewichte leicht differenzieren können.
Logistikdaten
Artikel-Bezeichnung | Rollen | m² pro Rolle | Bruttogewicht pro m² in g | Bruttogewicht pro Rolle in kg* |
---|---|---|---|---|
ARMO mesh L500 | 1,95 x 50 m | 97,5 | 0,430 | 41,925 |
ARMO mesh L200 | 1,95 x 50 m | 97,5 | 0,360 | 31,100 |
ARMO mesh C200 | 0,97 x 50 m | 48,5 | 0,360 | 17,460 |
ARMO mesh 200/200 | 1,95 x 50 m | 97,5 | 0,310 | 30,225 |
Sicherheitsdaten
Sicherheitsdaten
Die detaillierten Sicherheitsdaten entnehmen Sie bitte dem Sicherheitsdatenblatt für S&P ARMO-mesh.
Applikations-Hinweise
Applikationshinweise
Verarbeitungsdetails können Sie der beigefügten Broschüre "Sto S&P ARMO-System - Ausführungsanweisung FRCM" entnehmen.
Applikationshinweise - Datei Uploads
- Sto S&P ARMO-System - Ausführungsanweisung FRCM (554.78 KB)
